• Bellcore GR78-CORE テスト仕様

  Aug 14, 2024

   Bellcore GR78-CORE は、初期の表面絶縁抵抗測定で使用される仕様の 1 つです (IPC-650 など)。このテストに関連する注意事項は、このテストを実行する必要がある担当者の参考としてまとめられており、この仕様について予備的に理解することもできます。テスト目的:表面絶縁抵抗試験1.恒温恒湿試験室：最小試験条件は35℃±2℃/85%RH、85±2℃/85%RH2. イオンマイグレーション測定システム：これらの条件下でテスト回路の絶縁抵抗を測定できるようにするには、電源から 10 Vdc / 100μA を供給できます。 テスト手順:a. 試験対象物は23°C（73.4° F）/50%RH環境で24時間後に試験される。b. 限定されたテストパターンを適切なラックに配置し、空気の流れを妨げずにテスト回路を少なくとも 0.5 インチ離し、実験が終了するまでラックを炉内に置きます。c. 恒温恒湿試験室の中央に棚を置き、試験基板を試験室内の空気の流れと平行にし、配線が試験回路から遠ざかるように試験線を試験室の外側に引き出します。d. 炉のドアを閉め、35±2℃、85%RH以上の条件に設定し、炉が安定するまで数時間待ちます。e. 4日後、絶縁抵抗を測定し、45〜100 Vdcの印加電圧を使用して、1と2、2と3、3と4、4と5の間で測定値を定期的に記録します。テスト条件下では、テストは1分後に測定された電圧を回路に送信します。2と4は定期的に同じ電位になります。そして、5は定期的に反対の電位になります。f. この条件は、はんだマスクやコンフォーマルコーティングなどの透明または半透明の材料にのみ適用されます。g. 絶縁抵抗試験が必要な多層プリント基板については、絶縁抵抗試験回路製品に通常通りの手順のみが適用されます。特別な洗浄手順は許可されません。 関連試験室： 温湿度試験室適合性判定方法:1. 電子移動試験が完了した後、試験サンプルを試験炉から取り出し、背面から照明を当てて10倍の倍率で試験し、導体間の電子移動（フィラメント成長）現象が20％以上減少していないことを確認します。2.接着剤は、IPC-TM-650[8]の2.6.11試験方法に準拠しているかどうかを判断する際に、外観と表面を個々の項目ごとに検査するための再発行の基準として使用されません。絶縁抵抗が要件を満たさない理由:1. 汚染物質が基板の絶縁表面上でセルをワイヤーのように溶接したり、試験炉（チャンバー）の水によって落下したりする2. 不完全なエッチング回路は、導体間の絶縁距離を許容設計要件以上に減少させる。3. 導体間の絶縁体を擦りむいたり、破損したり、著しく損傷したりする

  ホットタグ : 表面絶縁抵抗室 湿度および温度安定性チャンバー カスタマイズされた温度湿度チャンバー 23℃ 50%Rh試験室 85 ±2°C/85% RHテストチャンバー 恒温恒湿試験室

  続きを読む
• バーンイン - ラボコンパニオン

  Jun 12, 2024

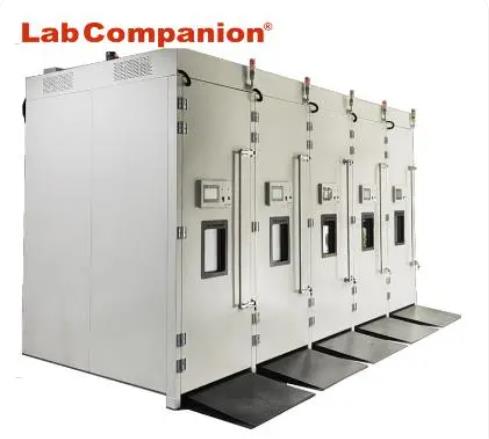

   バーンインは、電圧と温度を使用してデバイスの電気的故障を加速する電気ストレス テストです。バーンインは基本的にデバイスの動作寿命をシミュレートします。バーンイン中に適用される電気励起は、デバイスが使用可能寿命中に受ける最悪のバイアスを反映する可能性があるためです。使用されるバーンイン期間に応じて、取得される信頼性情報は、デバイスの初期寿命または摩耗に関連する場合があります。バーンインは、信頼性モニターとして使用することも、ロットから潜在的な初期不良を取り除くための製造スクリーニングとして使用することもできます。 バーンインは通常、サンプルに電気励起を加えて 125 度で行います。バーンイン プロセスは、サンプルを載せるバーンイン ボード (図 1 を参照) を使用することで容易になります。次に、これらのバーンイン ボードをバーンイン オーブン (図 2 を参照) に挿入します。バーンイン オーブンは、オーブンの温度を 125 度に維持しながら、サンプルに必要な電圧を供給します。適用される電気バイアスは、加速される故障メカニズムに応じて、静的または動的になります。 図 1. ベア バーンイン ボードとソケット実装バーンイン ボードの写真故障を Y 軸に、動作寿命を X 軸にプロットすると、デバイス群の動作ライフサイクル分布はバスタブ曲線としてモデル化できます。バスタブ曲線は、デバイス群の故障率が最も高くなるのは、ライフサイクルの初期段階、つまり初期寿命と、ライフサイクルの消耗期間であることを示しています。初期寿命と消耗段階の間には、デバイスの故障が非常に少ない長い期間があります。 図2. バーンインオーブンの2つの例初期故障 (ELF) モニターのバーンインは、その名前が示すように、潜在的な初期故障を選別するために行われます。バーンインは 168 時間以内、通常は 48 時間だけ実施されます。ELF モニターのバーンイン後の電気的故障は初期故障または初期故障と呼ばれ、これらのユニットが通常の操作で使用された場合、早期に故障することを意味します。高温動作寿命 (HTOL) テストは、ELF モニターのバーンインの逆で、摩耗段階におけるサンプルの信頼性をテストします。HTOL は 1000 時間にわたって実施され、中間読み取りポイントは 168 時間および 500 時間です。サンプルに適用される電気励起は多くの場合電圧で定義されますが、電流 (エレクトロマイグレーションなど) や電界 (誘電体破壊など) によって加速される故障メカニズムもバーンインによって加速されることは当然です。

  ホットタグ : 環境試験室での燃焼 オーブンで焼く ELF 温度湿度チャンバー HTOL高温老化研究所 バーンインボード バーンインオーブン ELF 急速温度サイクル試験室
